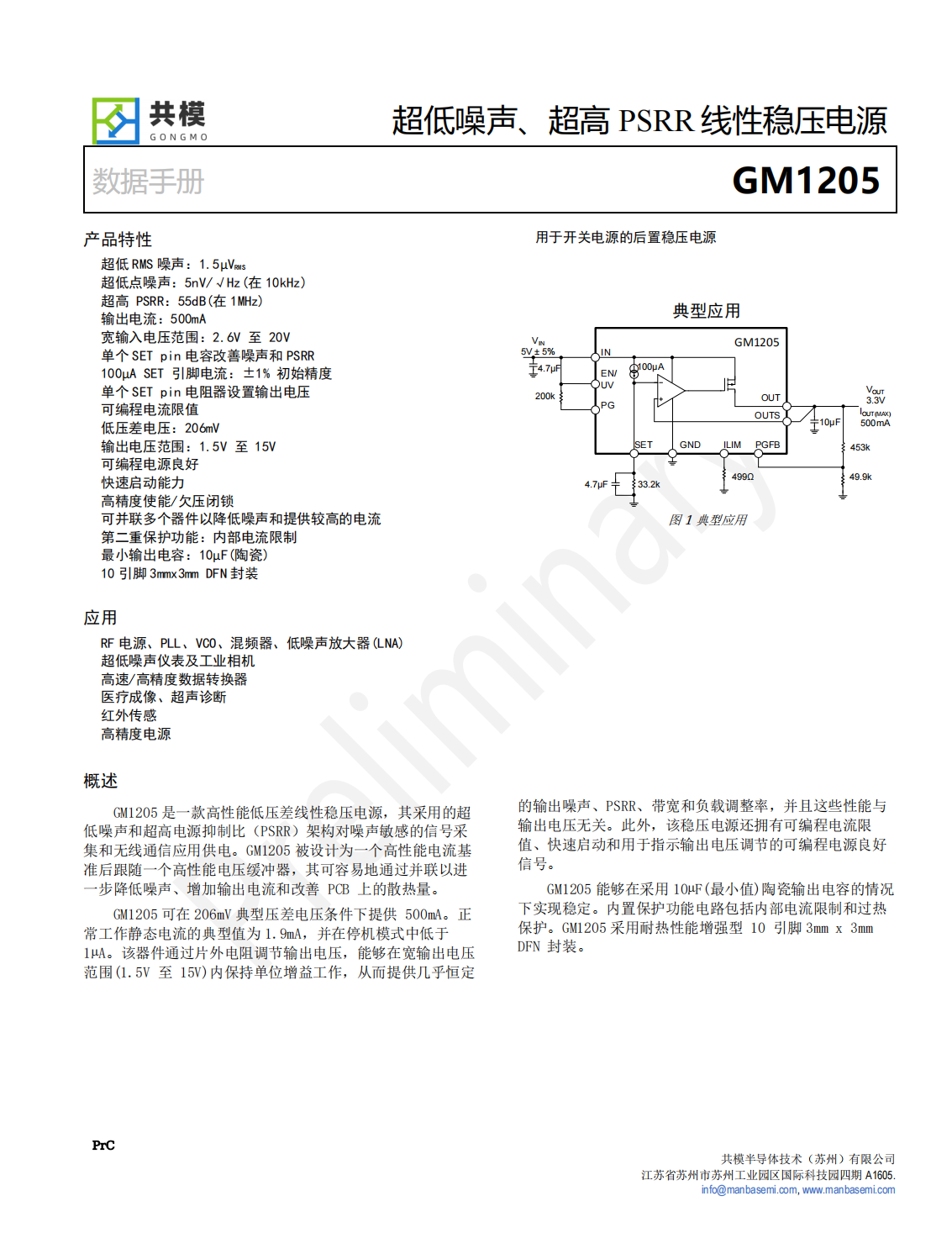

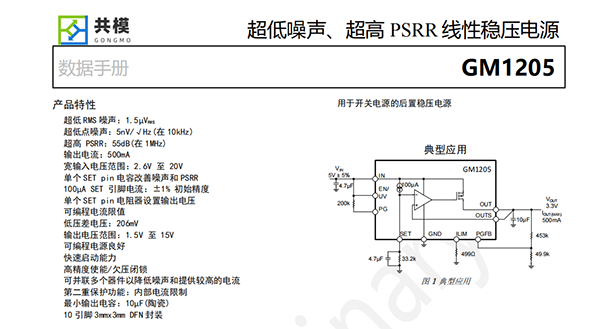

產品特性

超低RMS噪聲：1.5μVRMS

超低點噪聲：5nV/√Hz(在10kHz)

超高PSRR：55dB(在1MHz)

輸出電流：500mA

寬輸入電壓范圍：2.6V至20V

單個SET pin電容改善噪聲和PSRR

100μA SET引腳電流：±1%初始精度

單個SET pin電阻器設置輸出電壓

可編程電流限值

低壓差電壓：206mV

輸出電壓范圍：1.5V至15V

可編程電源良好

快速啟動能力

高精度使能/欠壓閉鎖

可并聯多個器件以降低噪聲和提供較高的電流

第二重保護功能：內部電流限制

最小輸出電容：10μF(陶瓷)

10引腳3mmx3mm DFN封裝

應用

RF電源、PLL、VCO、混頻器、低噪聲放大器(LNA)

超低噪聲儀表及工業相機

高速/高精度數據轉換器

醫療成像、超聲診斷

紅外傳感

高精度電源

概述

GM1205是一款高性能低壓差線性穩壓電源，其采用的超低噪聲和超高電源抑制比（PSRR）架構對噪聲敏感的信號采集和無線通信應用供電。GM1205被設計為一個高性能電流基準后跟隨一個高性能電壓緩沖器，其可容易地通過并聯以進一步降低噪聲、增加輸出電流和改善PCB上的散熱量。

GM1205可在206mV典型壓差電壓條件下提供500mA。正常工作靜態電流的典型值為1.9mA，并在停機模式中低于1μA。該器件通過片外電阻調節輸出電壓，能夠在寬輸出電壓范圍(1.5V至15V)內保持單位增益工作，從而提供幾乎恒定的輸出噪聲、PSRR、帶寬和負載調整率，并且這些性能與輸出電壓無關。此外，該穩壓電源還擁有可編程電流限值、快速啟動和用于指示輸出電壓調節的可編程電源良好信號。

GM1205能夠在采用10μF(最小值)陶瓷輸出電容的情況下實現穩定。內置保護功能電路包括內部電流限制和過熱保護。GM1205采用耐熱性能增強型10引腳3mm x 3mm DFN封裝。
