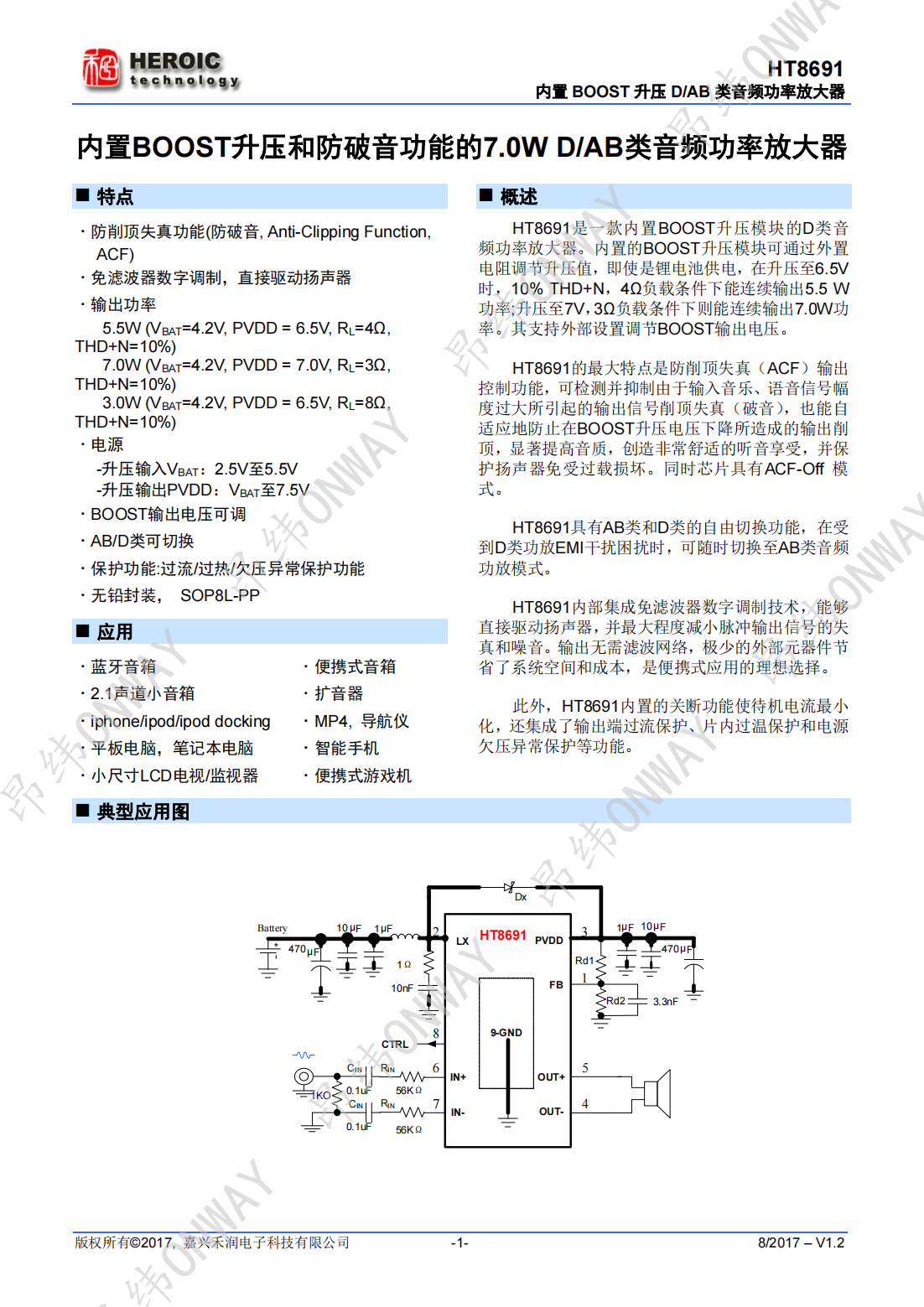

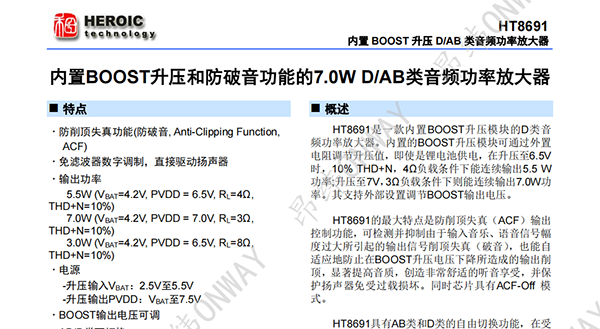

特點
?防削頂失真功能(防破音,Anti-Clipping Function,ACF)
?免濾波器數字調制，直接驅動揚聲器
?輸出功率
5.5W(VBAT=4.2V,PVDD=6.5V,RL=4?,THD+N=10%)
7.0W(VBAT=4.2V,PVDD=7.0V,RL=3?,THD+N=10%)
3.0W(VBAT=4.2V,PVDD=6.5V,RL=8?,THD+N=10%)
?電源
-升壓輸入VBAT：2.5V至5.5V
-升壓輸出PVDD：VBAT至7.5V
?BOOST輸出電壓可調
?AB/D類可切換
?保護功能:過流/過熱/欠壓異常保護功能
?無鉛封裝，SOP8L-PP
應用
?藍牙音箱?便攜式音箱
?2.1聲道小音箱?擴音器
?iphone/ipod/ipod docking?MP4,導航儀
?平板電腦，筆記本電腦?智能手機
?小尺寸LCD電視/監視器?便攜式游戲機
概述
HT8691是一款內置BOOST升壓模塊的D類音頻功率放大器。內置的BOOST升壓模塊可通過外置電阻調節升壓值，即使是鋰電池供電，在升壓至6.5V時，10%THD+N，4Ω負載條件下能連續輸出5.5 W功率;升壓至7V，3Ω負載條件下則能連續輸出7.0W功率。其支持外部設置調節BOOST輸出電壓。HT8691的最大特點是防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。同時芯片具有ACF-Off模式。
HT8691具有AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式。
HT8691內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。
此外，HT8691內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
